Pertemuan 6
USE CASE

Pembahasan
  1. Deskripsi USE CASE
  2. USE CASE Diagram
  3. Studi Kasus

1. Deskripsi USE CASE
  • Sebuah use case adalah situasi dimana sistem digunakan untuk memenuhi satu atau lebih kebutuhan pemakai.
  • Use case merupakan awal yang sangat baik untuk setiap fase pengembangan berbasis objek, design testing, dan dokumentasi.
  • Use case menggambarkan kebutuhan sistem dari sudut pandang di luar sistem.
  • Use case menentukan nilai yang diberikan sistem kepada pemakainya.
  • Use cases hanya menetapkan apa yang seharusnya dikerjakan oleh sistem, yaitu kebutuhan fungsional sistem.
  • Use case tidak untuk menentukan kebutuhan nonfungsional, misalnya: sasaran kinerja, bahasa pemrograman, dsb.

2. USE CASE Diagram
Use case diagram terdiri dari
a. Use case
  • Use case class digunakan untuk memodelkan dan menyatakan unit fungsi / layanan yang disediakan oleh sistem (or bagian sistem: subsistem atau class) ke pemakai.
  • Use case dapat dilingkupi dengan batasan sistem yang diberi label nama sistem.
  • Use case adalah sesuatu yang menyediakan hasil yang dapat diukur ke pemakai atau sistem eksternal.
  • Use case dibuat berdasar keperluan actor, merupakan “apa” yang dikerjakan system, bukan “bagaimana” system mengerjakannya
  • Use case diberi nama yang menyatakan apa hal yang dicapai dari hasil interaksinya dengan actor.
  • Use case dinotasikan dengan gambar (horizontal ellipse).
  • Use case biasanya menggunakan  kata kerja.
  • Nama use case boleh terdiri dari beberapa kata dan tidak boleh ada 2 use case yang memiliki nama yang sama
  • Use case class memiliki objek use case yang disebut skenario. Skenario menyatakan urutan pesan dan tindakan tunggal.
  • Simbol use case :
Modul BSI Pemodelan Sistem Berbasis Objek
    b. Actors
    • Actor menggambarkan orang, system atau external entitas / stakeholder yang menyediakan atau menerima informasi dari system
    • Actor menggambarkan sebuah tugas/peran dan bukannya posisi sebuah jabatan
    • Actor memberi input atau menerima informasi dari system
    • Actor biasanya menggunakan Kata benda
    • Actor adalah eksternal terhadap sistem.
    • Tidak boleh ada komunikasi langsung antar actor
    • Indikasi <<system>> untuk sebuah actor yang merupakan sebuah system
    • Adanya actor bernama “Time” yang mengindikasikan scheduled events (suatu kejadian yang terjadi secara periodik/bulanan)
    • Letakkan actor utama anda pada pojok kiri atas dari diagram
    • Actor berinteraksi dengan sistem.
    • Actor memanfaatkan fungsi yang disediakan sistem, termasuk fungsi aplikasi dan pemeliharaan.
    • Actors bisa saja menyediakan fungsi ke sistem.
    • Actors bisa menerima informasi yang disediakan sistem.
    • Actors bisa menyediakan informasi ke sistem.
    • Simbol actor :
          c. Association
          • Associations bukan menggambarkan aliran data/informasi
          • Associations digunakan untuk menggambarkan bagaimana actor terlibat dalam use case
          Ada 4 jenis relasi yang bisa timbul pada use case diagram
          • Association antara actor dan use case
          • Association antara use case
          • Generalization/Inheritance antara use case
          • Generalization/Inheritance antara actors

          1. Association antara actor dan use case
          • Ujung panah pada association antara actor dan use case mengindikasikan siapa/apa yang meminta interaksi dan bukannya mengindikasikan aliran data
          • Sebaiknya gunakan Garis tanpa panah untuk association antara actor dan use case
          Modul BSI Pemodelan Sistem Berbasis Objek
          • association antara actor dan use case yang menggunakan panah terbuka untuk mengindikasikan bila actor berinteraksi secara pasif dengan system anda
          Modul BSI Pemodelan Sistem Berbasis Objek

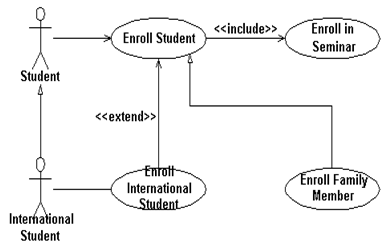

          2. Association antara use case
          • <<include>>    termasuk didalam use case lain (required) / (diharuskan)
          Pemanggilan use case oleh use case lain, contohnya adalah  pemanggilan sebuah fungsi program
          Tanda panah terbuka harus terarah ke sub use case
          Gambarkan association include secara horizontal

          Association antara use case (Lanjut)
          • <<extend>> perluasan dari use case lain jika kondisi atau syarat terpenuhi
          Kurangi penggunaan association Extend ini, terlalu banyak  pemakaian association ini membuat diagram sulit dipahami.
          Tanda panah terbuka harus terarah ke parent/base use case
          Gambarkan association extend secara vertical

          3. Generalization/inheritance antara use case
          • Generalization/inheritance digambarkan dengan sebuah garis berpanah tertutup pada salah satu ujungnya yang menunjukkan lebih umum
          Modul BSI Pemodelan Sistem Berbasis Objek
          • Gambarkan generalization/inheritance antara use case secara vertical dengan inheriting use case dibawah base/parent use case
          • Generalization/inheritance dipakai ketika ada sebuah keadaan yang lain sendiri/perlakuan khusus (single condition)
          Modul BSI Pemodelan Sistem Berbasis Objek

          4. Generalization/inheritance antara actor
          • Gambarkan generalization/inheritance antara actors secara vertical dengan inheriting actor dibawah base/parent use case
          Modul BSI Pemodelan Sistem Berbasis Objek

          d. System boundary boxes (optional)
          • Untuk memperlihatkan batasan sistem dalam diagram use case, Anda dapat menggambarkan sebuah kotak yang melingkupi semua use case, namun actor tetap berada di luar kotak
          • Biasanya digunakan apabila memberikan beberapa alternative system yang dapat dijadikan pilihan.
          • System boundary boxes dalam penggunaannya optional
          Modul BSI Pemodelan Sistem Berbasis Objek
          3. Studi Kasus
          PT. Bendi Car adalah sebuah perusahaan yang bergerak dibidang penyewaan mobil Semua transaksi di perusahaan masih dilakukan secara manual. Berikut ini adalah kegiatan kegiatan yang dilakukan oleh petugas dalam melaksanakan transaksi penyewaan mobil di dalam perusahaan.

          1. Prosedur peminjaman
          Penyewa mobil yang ingin melakukan peminjaman dapat melihat harga penyewaan mobil pada daftar harga sewa mobil. Penyewa dapat menggunakan jasa supir  atau tidak sesuai dengan kebutuhan penyewa sendiri. Setiap jenis kendaraan memiliki harga sewa yang berbeda-beda begitu juga harga sewa jasa sopir untuk daerah Jabodetabek dan diluar jabodetabek pun berbeda. Setelah itu penyewa mengisi Formulir Penyewaan (FS) disertai fotocopy identitas diri. Kemudian Formulir penyewaan yang telah diisi beserta pembayaran dimuka diserahkan kepada petugas  kemudian petugas membuatkan kwitansi pembayaran sebagai bukti pembayaran.
          Modul BSI Pemodelan Sistem Berbasis Objek
          Modul BSI Pemodelan Sistem Berbasis Objek
          Modul BSI Pemodelan Sistem Berbasis Objek
          Modul BSI Pemodelan Sistem Berbasis Objek

          2. Prosedur pengembalian
          Pada saat pengembalian kendaraan oleh penyewa, petugas membawa Formulir Pengembalian  dan memeriksa kondisi kendaraan apakah terdapat kerusakan atau tidak. Bila ada (misalnya spion pecah, body penyok, cat tergores, dll), maka diperhitungkan penggantiannya dan dibebankan kepada penyewa. Bila tidak rusak/terlambat maka tidak perlu mengisi Formulir pengembalian. Namun Bila penyewa terlambat dalam pengembalian, maka jumlah keterlambatan mobil dan sopir akan dibebankan kepada penyewa. Setelah membayar kerusakan dan keterlambatan, maka petugas membuatkan kwitansi sebagai tanda bukti pembayaran denda

          3. Prosedure laporan
          Diakhir bulan petugas membuat laporan penyewaan berikut denda atas kerusakan atau keterlambatan yang terjadi dan laporan kendaraan. Laporan tersebut diserahkan ke pemilik penyewaan Bendi car

          Buatlah Usecase dari sistem diatas
